50、60刮板式
●適用于鐵、鑄鐵的細小切屑(小于30mm).
●可排送長度10-20米. |
|
80刮板式
●適用于鐵、鑄鐵的細小切屑(小于75mm).
●可排送長度30米. |
 |
| |
|
|
 |
|
 |
| |
|
|
| 性能 |
|
性能 |
減速電機
Geared Motor |
0.2KW 4P AC 220/380V
|
鏈條
Chain |
C2052H 節距31.75mm
|
輸送速度
Conveying Speed |
0.9m/min[50Hz],1 .1m/min [60Hz]
|
搬送量
Conveying Capacity |
W=300時 0.02r-T13/h
|
安全裝置
Safety Device |
扭矩限制器+LS
Forque limiter+LS |
切屑對象
Scrap Objects |
細切屑（不滿30mm）
Fine scrap(less than 30mm) |
配選
Optional Components
|
控制盤，CE控制盤
中空軸型齒輪傳動馬達（50 II型）
扭矩限制器+接近開關型安全裝置
冷卻液回收裝置（用于附有切屑的冷
卻液回收）
楔形金屬絲（提高過濾精度）
Control panel, CE control panel
Sleeve shaft type geared motor (50
11 type)
Torque limiter+ Approaching switch
type safety device
Coolant recovery device (for recovering
of coolant mixing with scrap)
Wedge type metal wire(to increase
filtering precision) |
|
|
減速電機
Geared Motor
|
0.4KW 4P AC 220/220V 0c=00L=15000 ；時
0.75KW 4P AC 220/380V o(=450. 600 L=20000 ；時
o（=OoL=15000以上
1.5KW 4P AC 220/220V a=450, 600 L=20000以上 |
鏈條
Chain |
C2082H節距50.8mm
|
輸送速度
Conveying Rate |
0.75KW時
4.Om/min [50Hz] ~ 4,8tm/min [60HZ] |
輸送量
Conveying Capacity |
0.75KW a =600 ,W=350時
0.2rT13/h [50Hz] |
安全裝置
Safety Device |
扭距限制器
Forque limiter |
切屑要求
Scrap Requirements |
矩切屑（不滿75mm）
Short scraps (less than 75mm) |
選配裝置
Optional Device |
控制盤，CE控制盤
扭矩限制器+接近開關型安全裝置 |
|
| |
|
|

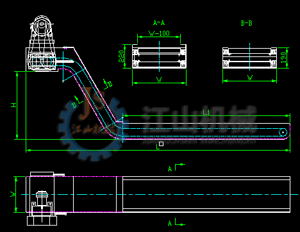

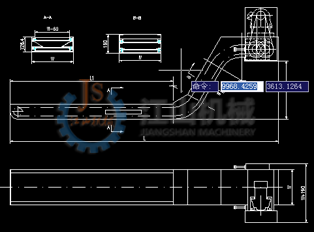

| 各部位的尺寸 |
|
各部位的尺寸 |
| W |
250,300,350,400,450,500,550,600 |
| α |
300. 450，600，750（a =00的直線型也可制作） |
| H |
a= 600時231以上 |
| L |
10000以下 |
| L3 |
L3>W |
|
|
| W |
250 , 300, 350, 400, 450, 500, 550, 600, |
| α |
45° ,60° |
| H |
α =600時400以上 |
| L |
30000以上 |
| L3 |
450以上 |
|
|
